Productdetails:
|
|
Plaats van herkomst: | China Jiangsu |
---|---|
Merknaam: | KD |
Certificering: | CE MARK |
Modelnummer: | KZM180-420 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 1 REEKS |
Prijs: | negotiation |
Verpakking Details: | norm contaner |
Levertijd: | 45 dagen na krijg storting |
Levering vermogen: | 2 reeksen in 2 maanden |
Gedetailleerde informatie |
|||
Breedte: | 18004200MM | Mechanische snelheidswaaier: | 10-100 M /min |
---|---|---|---|
Het vervoeren van kettingen: | de ketting van de speldplaat | ||
Hoog licht: | stenter machine textiel het eindigen machine,textiel drogere machine |
Productomschrijving

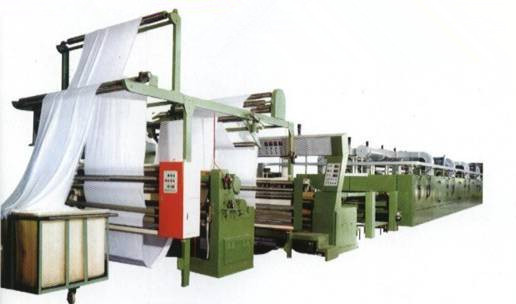

Hete lucht stenter machine met de Kamers 8 secties kzm-180-340 van het Gassysteem
Kzm-180-340 type Hete lucht stenter het plaatsen machine (Gassysteem)
Kamers 8 secties
Proces:
De open van het de doekkader → van de breedteingang → strakke infrarode rand, het centreren →padder apparaat van de mangel→ het auto weft gelijkrichter →lower voert schroef over bestedend bovenleer → die rand →E+L overvoeren ontdekkend de rand uncurler apparaat van rand→ E+L vier vingers het →pinning op kamer → voor hitte die → luchtkoeling → plaatsen speldend van → watercoolingφ570*2 → compensator, E+L-doek guider het device→batching (schommeling die aan j-Doos bebouwen) /Plaiting
De sectie van de ingangsdoek:
1. De mangel van MH591-180 MH591-180 padder
2. auto weft gelijkrichtersapparaat
3. Hoofdstof: geweven stof
4. De Nominale breedte van 180 Cm: 180 Cm
5. 70-160 de Efficiënte breedte van cm: 70-160 cm
6. 10-100 Mechanische de snelheidswaaier van M /min: 10-100 M /min
7.Heating bron: aardgas
8. Het vervoeren van kettingen: de ketting van de speldplaat
9. Luchtdruk: boven 0.5mpa
10.Infeed het bovenleer voert waaier over: -10% aan 30%
11.Infeed lager voer waaier over: - 10% aan 30%
12. PLC: Duitse Siemens,
13. Frequentieconvertor: de hoofdaandrijving is Siemens, de convertor van de ventilatorfrequentie: Danfoss „HOLIP“ van Denemarken
l E&L het systeem van de Stoffendoek guider
Met inbegrip van de rol van de omwentelingsspanning en uitbreiding van de aanpassingsgreep, is het lange wapen 1400mm in lengte.
l A breedte van de sensorraad
l Één paar rollen van de centrumgids, de oppervlakte bestaat uit vele platen, bewogen die zij zijn.
l Helper en aandrijvingscomponenten
Voor droge of natte doek
Het apparaat van de doekgids
twee-rol padder mangel
4. Twee verzekert de cilinderdruk met grote diameter eenvormige en efficiënte compressie
5. Samendrukkingsrollen:
6. Actieve compressierol met een laag bedekte eboniet, hardheid van °shore 85
7. Passieve drukrol met een laag bedekte eboniet, hardheid van °shore 80
8. Actieve ebonietrol, 11kw-motoraandrijving
padder mangel chemische tank
1. Het pneumatische opheffen en verminderen
2. Niveaucontrole met vlak controlemechanismeapparaat
3. Breedte van de rol: 1800mm
4. Diameter van de rol: 350mm
5. Totale drukkende macht tot 7 Ton.
6. Dumpend apparaat voor tank snelle drainage
Weft gelijkrichter
Stenter het plaatsen machine met horizontale terugkeerketen die wordt gecombineerd
doek het voeden en voert apparaat over
doek het voeden het platform en stelt platform in werking
hogere tractierol, lagere tractierol
2.2kw drijven twee tractierollen
De gebruiksversnellingsbak past twee de transmissie van de tractierol van spanning tussen de stof aan
Het maximumontwerptarief van voert +40% over
Vergeleken met de transportbandsnelheid
Twee expanderrollen, 1.5kw-aandrijving
Tatoegeringen van roestvrij staalspiraal
Twee weft elektrisch regelbare rollen, 4 de aandrijving van × 0.18kw
Een gidsrol onder de hogere tractierol die wordt geïnstalleerd
Meterbrug - op het gebied van de doek het voeden sectie wordt gevestigd die.
Het stof het voeden apparaat
De twee speldborstel voert apparaat, het spannende apparaat van de doekrand over
Linker en juiste onafhankelijke regelgeving
2 de aandrijving van × 0.37kw
E + l-rand uncurler apparaat
Stoffentransportband uitgeruste high-tech kettingen
De doek gaat spoor in is 4500mm in lengte
Verbonden door een de breedtemodulatie van het draadlassen,
De de randborstel wordt van de duwdoek geplaatst in de doek ingaat gebied,
Pneumatische kettingsspanner,
Kettingen en sporen in de kamer
Kettings coaxiale aandrijving
De horizontale terugkeerketen plaat van de gelijkespeld, ketent duurzame smering,
Doek uit platform
Speld-van gidsrol
Elektrisch de aanpassingsapparaat van de kettingsbreedte
Één schroef binnen het verlengende gebied, 0.55kw-aandrijving
Vier schroeven zijn in een hete kamer
Één schroef is in het doek uit gebied, 0.55kw-aandrijving
Ga en ga uit de doek binnen weg zijn getoonde breedte

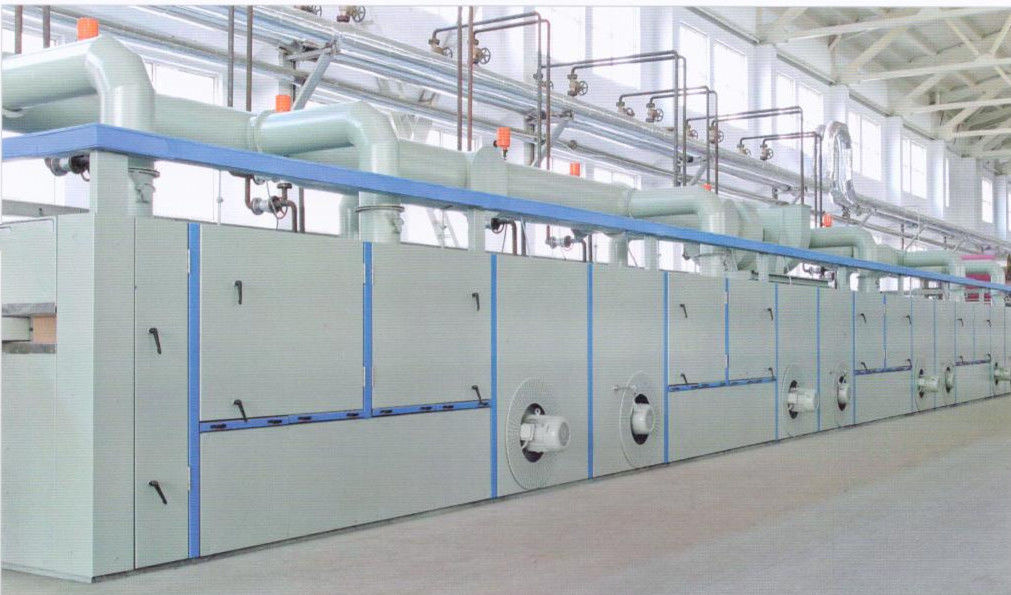

Hittekamer
Het kamerkader wordt gemaakt van 6#-hoekstaal en 8#-aaneengesmeed kanaalstaal.
8 hete kamers, per kamer is 3000mm snakken
De warmteisolerende deur wordt gemaakt van 1.2mm koudgewalst die staal, dikke 100mm, met het isoleren van materiaal en silicone rubberdiestroken wordt gevuld voor het verzegelen worden gebruikt.
Met efficiënte thermische isolatieeigenschappen
De dubbele filters, top-level filters kunnen uit de apparatenverrichting worden schoongemaakt, openen niet de deur en verslaan
De filters van de bodemkamer beschermen de ventilatie
CAD de nevelafzet van het stroomkld zacht-type
Lay-op het ontwerp van de Luchtstroom
Hete kamer before and after de isolatieruimte
Ga binnen en de uitgang van stoffen heeft windbarrière
De isolatie van de bodemhitte
Speciale isolatiepanelen, met 100mm dikke minerale vezel
Plaats op hete kamerbodem
Doorgevend luchtsysteem „dubbele buis“
Het scheiden van de hogere en lagere buis en de handstroom van de controlelucht.
Acht hete kamers, elke kamer heeft 2 doorgevende ventilators.
Is de FM directe verbinding aan de motor en de ventilator, macht 7.5kw/1740rpm, is de maximumsnelheid 1740rpm.
8 reeksen van het apparaat van de frequentiemodulatie, elke macht 15kw.
Beveiligingssysteem
De stroomonderbreking onderbreekt automatisch de slagen van de luchtstroom aan de stof
Wanneer u aanzet, het automatische systeem van het het terugstellengeheugen
Hittesysteem
8 hittebranders (Italië „RIELLO“)
8 het apparaat van de temperatuurcontrole
Het doorgeven luchttemperatuur 230 °
Uitlaatapparaten
2 reeksen van uitlaatventilator, de motoraandrijving van de frequentiemodulatie.
Elke motormacht is 3kw.
Koelgebiedscad stroom - nevel-Lucht afzet
Lange 1000mm, direct aangesloten aandrijvingsmotor
De macht is 5.5kw. Roteer snelheid is 1500rpm
Elektrische toestellenconfiguratie
Al aandrijving van de stoffentransportband keurt de motor van de frequentiecontrole goed
Wanneer het normale einde en de noodsituatie ophouden,
Controlever*tragen aan een volledige halt
Het controleapparaat en het toezicht op materiaal zijn in de doek ingaan gebied en doek uit gebied.
Elektrische doos
De draadbepaling vooraf, ontwerpt aangewezen aan de hoogste temperatuur van 40°, en relatieve vochtigheid 90%
De stof van de de motorkabel van de transportbandaandrijving
Andere kleine elektrokabels
Doorgevende ventilatorkabel
Controlekabels, geschikte klaar voor gebruik.
Doek uit sectie
van de doek uit platform en tractie rollen
3kw aandrijving
2 de waterkoelingsrol, Elke diameter is 570MM
J – doosdoek uit
De stoffen tegenmeter
het apparaat van de doeklevering (het groeperen en het vlechten gecombineerd apparaat)
Tractierollen en genade met stof-verbonden en het werk samen aan aandrijvingsisolatie
De stoffenspanning kan worden aangepast
De vlechtwaaier is 1000mm
De diameter van het groeperen van apparaat is 1500mm
Hoge prestaties statische verwijdering
Een ionenbar is in het groeperen van apparaat.
Men plaatst van hulpmiddelen
Één partij van het dragen van delen
Verf
Het controlebord en de componenten van het kamerkabinet voor het briljant-blauw schilderen, blauw (RAL5007)
antiroestbehandeling, zoals verf of gegalvaniseerde deklaag op de zilveren-grijze verf, grijs kabinet.
